ミドルレンジタイプ 商品一覧

ペガサスヒーター
型式:HEAT-A-101B / HEAT-A-101S / HEAT-A-101BSH / HEAT-A-101SSH / HEAT-A-202B
200V、100V使用も可能でデザイン性の高い万能モデルです。

フェアリーヒーター
型式:HEAT-C-101S / HEAT-C-101SSH / HEAT-C-202S
コンパクトながらも十分な温かさを届けます。

ピクシーヒーター
型式:HEAT-R-101B / HEAT-R-101BSH
コンパクトながらも十分な温かさを届けます。

取扱説明書・仕様書 オンラインショップ レンタル

製品画像

商品の特徴

屋外に置ける防水仕様

本暖房機は、屋外使用をベースとして企画・開発されました。このため、業務用として求められる耐久性を十分に持っています。ヒーター動作中に水を掛けても通常動作可能であることを確認しております(わざと水をかけないようにしてください)。屋外に置きっぱなしでもご利用頂けます。
・屋外で立ちっぱなしのスタッフ用暖房として
・屋外で楽しむお客様向けの暖房として
様々なご利用方法が可能です。

効率を極限まで高める内部反射板

傘型の反射板は、発熱体からの赤外線放射を周囲の下方向に集中させるよう、最も効率の高い角度・配置を計算と実験により設計されています。
これにより、消費する電力をムダなく熱エネルギーとして暖房効果に変換しています。

優れた断熱性を発揮するアルミニウム二重構造設計

ヒーターの背面側は、全く逆に「熱が出ないようにする」という工夫が必要になります。本ヒーターは上方向側に対してしっかりとした断熱性を持たせるために、筐体のアルミニウムが二重の構造となるように設計し、上方向への発熱を最低限に抑えています。構造が複雑化するため、コストが上がってしまいますが、「安心して使える」ための設計となっています。
(※ペガサス、フェアリーのみ)



仕様

<ペガサスヒーター>

商品名

ペガサス 黒/シルバー 壁・天井取付モデル
ペガサス 黒/シルバー スタンド付モデル

ペガサス2000・黒

外観

型式

・HEAT-A-101B(黒 壁・天井取付モデル)
・HEAT-A-101S(シルバー 壁・天井取付モデル)
・HEAT-A-101BSH(黒 スタンド付モデル)
・HEAT-A-101SSH(シルバー スタンド付モデル)

・HEAT-A-202B

おすすめ用途

・ レストラン、ホテル、結婚式場などの屋外テラス席
・ 学校、テーマパーク、イベント会場などの局所暖房
・ 住宅エクステリア

・ 飲食店・ホテルなどでの高い位置への設置

電源・消費電力

単相100V 50/60Hz、1,000W(強中弱3段階、1000 / 700 / 500W)

単相200V 50/60Hz、2,000W(強中弱3段階、2000 / 1400 / 1000W)

寸法、質量

壁・天井取付モデル
893 x 130 x 90 mm(W x H x D)、  約2.2
kg
スタンド付モデル
893 x  (1100 ~ 2100)  x 450 mm(W x H x D)、  約10.7kg

893 x 130 x 90 mm(W x H x D)、  約2.2kg

暖房範囲目安

前面1.5m

前面2.5m

防水仕様

IP65(屋外常時設置可)

IP65(屋外常時設置可)

電源プラグ・ケーブル

プラグ:防雨タイプ3端子プラグ
ケーブル:1.5m㎡ 3芯 約2m

プラグ:無し
ケーブル:1.5m㎡ 3芯 約2m

安全機能

過電流ヒューズ、温度ヒューズ(基板部)内蔵

過電流ヒューズ、温度ヒューズ(基板部)内蔵

ヒーター種別

カーボンヒーター(遠赤外線)

カーボンヒーター(遠赤外線)

設計寿命

10,000時間

10,000時間

主要材質

本体:アルミニウム、ポール・ベース部:ステンレス

アルミニウム

設置方法

壁・天井設置(壁・天井取付モデル)
スタンドによる床置き設置(スタンド付モデル)

壁・天井設置

カラーバリエーション

黒、シルバー

電気料金目安(※1)

約30円/1時間(強運転)

約60円/1時間(強運転)

JAN

4580046470013(黒 壁・天井取付モデル)
4580046470044(シルバー 壁・天井取付モデル)
4580046470020(黒 スタンド付モデル)
4580046470051(シルバー スタンド付モデル)

4580046470907

本体価格

¥90,000(壁・天井取付モデル)(税込 ¥99,000)
¥100,000(スタンド付モデル)(税込 ¥110,000)

¥100,000(税込 ¥110,000)

ステータス

販売中

販売中

<フェアリーヒーター>

商品名

フェアリー  壁・天井取付モデル
フェアリー スタンド付モデル

フェアリー・2000

外観

型式

・HEAT-C-101S(壁・天井取付モデル)
・HEAT-C-101SSH(スタンド付モデル)

・HEAT-C-202S

おすすめ用途

・ レストラン、ホテル、結婚式場などの屋外テラス席
・ 学校、テーマパーク、イベント会場などの局所暖房
・ 工場・倉庫などでの作業者向け局所暖房

・ 飲食店・ホテルなどでの高い位置への設置

電源・消費電力

単相100V 50/60Hz、1,000W(強弱2段階1000 / 500 W)

単相200V 50/60Hz、2,000W(強弱2段階2000 / 1000 W)

寸法、質量

壁・天井取付モデル
623 x 106 x 73 mm(W x H x D)、約1.6
kg
スタンド付モデル
623 x  (1100 ~ 2100)  x 450 mm(W x H x D)、 約10.1kg

623 x 106 x 73 mm(W x H x D)、約1.6kg

暖房範囲目安

前面1.5m

前面2.5m

防水仕様

IP65(屋外常時設置可)

IP65(屋外常時設置可)

電源プラグ・ケーブル

プラグ:防雨タイプ3端子プラグ
ケーブル:1.5m㎡ 3芯 約2m

プラグ:無し
ケーブル:1.5m㎡ 3芯 約2m

安全機能

過電流ヒューズ、温度ヒューズ(基板部)内蔵

過電流ヒューズ、温度ヒューズ(基板部)内蔵

ヒーター種別

カーボンヒーター(遠赤外線)

ハロゲンヒーター(近赤外線)

設計寿命

10,000時間

10,000時間

主要材質

本体:アルミニウム、ポール・ベース部:ステンレス

アルミニウム

設置方法

壁・天井設置(壁・天井取付モデル)
スタンドによる床置き設置(スタンド付モデル)

壁・天井設置

カラーバリエーション

シルバー

シルバー

電気料金目安(※1)

約30円/1時間(強運転)

約60円/1時間(強運転)

JAN

4580046470105(壁・天井取付モデル)
4580046470112(スタンド付モデル)

4580046470891

本体価格

¥85,000(壁・天井取付モデル)(税込 ¥93,500)
¥95,000(スタンド付モデル)(税込 ¥104,500)

¥95,000(税込 ¥104,500)

ステータス

販売中

販売中

<ピクシーヒーター>

商品名

ピクシー 壁・天井取付モデル

ピクシー スタンド付モデル

外観

型式

・HEAT-R-101B

・HEAT-R-101BSH

おすすめ用途

・ お庭・ガレージでの暖房
・ ベランダでの暖房
・ 工場・倉庫などでの作業者向け局所暖房

・ お庭・ガレージでの暖房
・ ベランダでの暖房
・ 工場・倉庫などでの作業者向け局所暖房

電源・消費電力

単相100V 50/60Hz、1,000W(強弱切替無し)

単相100V 50/60Hz、1,000W(強弱切替無し)

寸法、質量

600 x 60 x 100 mm(W x H x D)、約1.6kg

600 x  (650 ~ 1850)  x 450 mm(W x H x D)、約10.8kg

暖房範囲目安

前面1.2m

前面1.2m

防水仕様

IPx5(屋外常時設置可)

IPx5(屋外常時設置可)

電源プラグ・ケーブル

プラグ:防雨タイプ3端子プラグ
ケーブル:1.5m㎡ 3芯 約2m

プラグ:防雨タイプ3端子プラグ
ケーブル:1.5m㎡ 3芯 約2m

安全機能

温度ヒューズ(基板部)内蔵

傾きセンサー、温度ヒューズ(基板部)内蔵

ヒーター種別

ハロゲンヒーター(近赤外線)

ハロゲンヒーター(近赤外線)

設計寿命

5,000時間

5,000時間

主要材質

ステンレス

ステンレス

設置方法

壁・天井設置

スタンドによる床置き設置

カラーバリエーション

電気料金目安(※1)

約30円/1時間(強運転)

約30円/1時間(強運転)

JAN

4580046470914

4580046470921

本体価格

¥29,800(税込 ¥32,780)

オープン価格

ステータス

終売

販売中

※1 東京電力法人向けスタンダードS/Lプラン300kWh超過 1kWhあたり30円02銭の条件とした目安料金です。

オプション品

商品名

スタンド用ウェイト

外観

型式

HEAT-OP-04

寸法、質量

直径200mm x 高さ 320mm、水10リットル×2個

主要材質

ポリ塩化ビニル樹脂、ABS樹脂、エラストマー、ポリプロピレン

JAN

4580046470969

本体価格

¥5,000(税込 ¥5,500)

ステータス

販売中

【その他オプション】:詳細はお問合せください。
・200Vプラグ取付:HEAT-A202Bのみ、お客様よりご指定いただいたプラグを取付けた状態で出荷します。(オプション費用が別途必要です)
・ケーブル延長:HEAT-A202Bのみ、お客様よりご指定いただいた長さでケーブルを延長して出荷します。(オプション費用が別途必要です)

設置事例



テラス席にて

テラス席にて

テラス席にて

テラス席にて

テラス席にて

テラス席にて



テラス席にて

テラス席にて

テラス席にて



テラス席にて

テラス席にて

テラス席にて



設置・取付要領

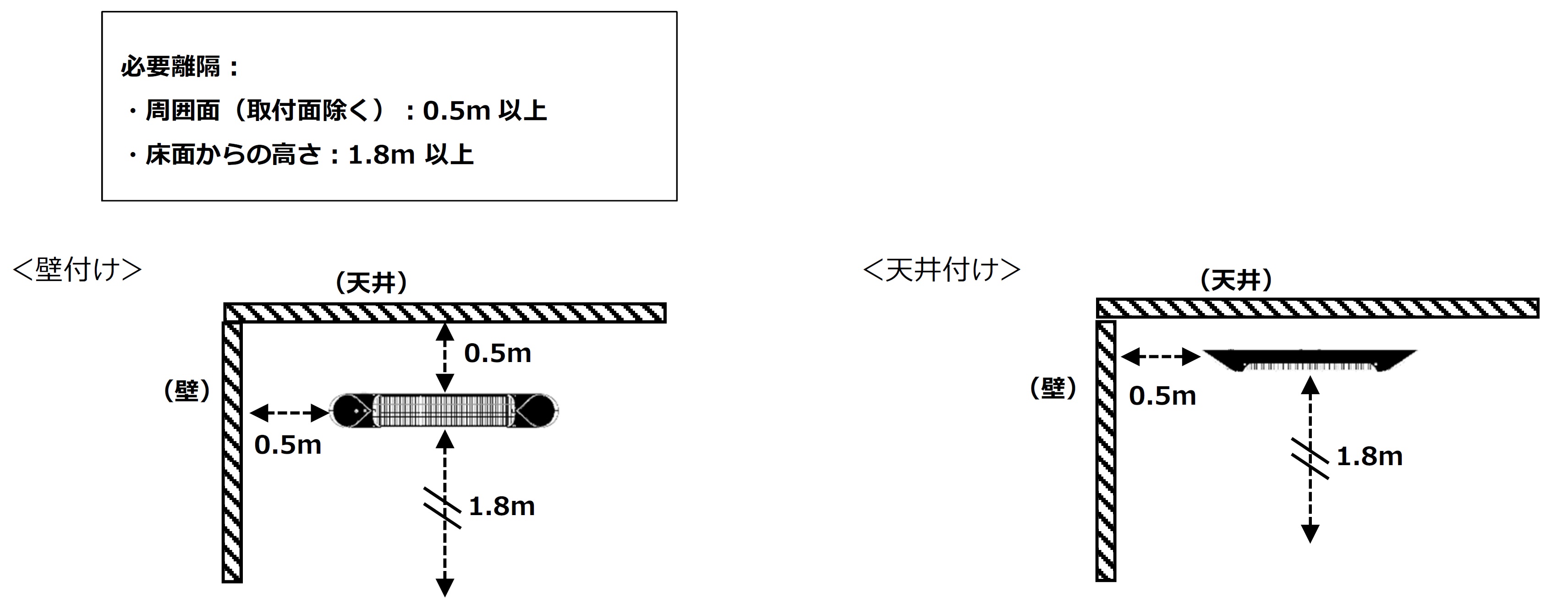

必要離隔【ペガサスヒーター】

必要離隔【フェアリーヒーター】

必要離隔【ピクシーヒーター】

電源インタフェース

【ペガサス壁・天井取付モデル、ペガサススタンド付モデル、フェアリー壁・天井取付モデル、フェアリースタンド付モデル】
・本体側の電源プラグ形状が【防雨タイプ接地付2ピン】ですので、対応した100V電源コンセントでの利用をおすすめしています。
難しい場合は、同梱の2ピン-3ピン変換アダプターを使用ください。(その場合は接地端子の接続をお願いします)
・上流には機器専用の漏電ブレーカーをご準備ください。
・本機器を複数台 設置する場合、1つの専用漏電ブレーカーで対応させることは可能ですが、ブレーカー容量が機器合計定格電流の 1.2倍以上となるようにしてください。(本機器の定格電流は10Aです)

【ペガサス2000・黒、フェアリー2000】
・必ず、専用の漏電ブレーカを設置ください。
・本機器1台の定格は 単相200V 10A です。
・電源ケーブルにプラグ、端子などはついていません。裸電線の状態となっています。必要な部材などは現場手配にてお願いいたします。
・電源ケーブルは、1.5m㎡ 3芯 約2mとなっています。(オプションでケーブル延長、プラグ取付を承ることは可能です)

【ピクシー壁・天井取付モデル、ピクシースタンド付モデル】
・本体側の電源プラグ形状が【防雨タイプ接地付2ピン】ですので、対応した100V電源コンセントでの利用をおすすめしています。
難しい場合は、同梱の2ピン-3ピン変換アダプターを使用ください。(その場合は接地端子の接続をお願いします)
・本機器1台の定格は 10A です。

組立要領

設置要領を動画にて説明しています。
【ペガサスヒーター】

【フェアリーヒーター】



【注意事項】

上図ヒーター管の突起形状は、製造工程上で生じるもので、異常なものではありません。

暖房範囲

暖房範囲については下図をご参照ください。

技術データ

IP試験動画:防水性能を認定された試験機関で検査した動画です。毎分 12.5L もの激しい水流を動作中の機器に印加しています。
【ペガサスヒーター】

【フェアリーヒーター】

【ピクシーヒーター】
